Как монтируют иглофильтры, что такое
самозамывной иглофильтр
Сегодня поговорим о способах монтажа иглофильтров (далее — ИФ). Принцип работы ИФ подробно описан в статье «Принцип работы системы водопонижения иглофильтрами», а о материалах и исполнении иглофильтров можно почитать в статье «Какой иглофильтр выбрать: пластиковый или металлический».
В строительной практике используются четыре основных метода монтажа:
Бурильной установкой или «ямобуром» бурится скважина диаметром 250–350 мм до проектной отметки. В скважину погружается иглофильтр, после чего пазуха обсыпается извлеченным грунтом (если его характеристики обеспечивают нормальную работу ИФ), промытым песком или мелким гравием.

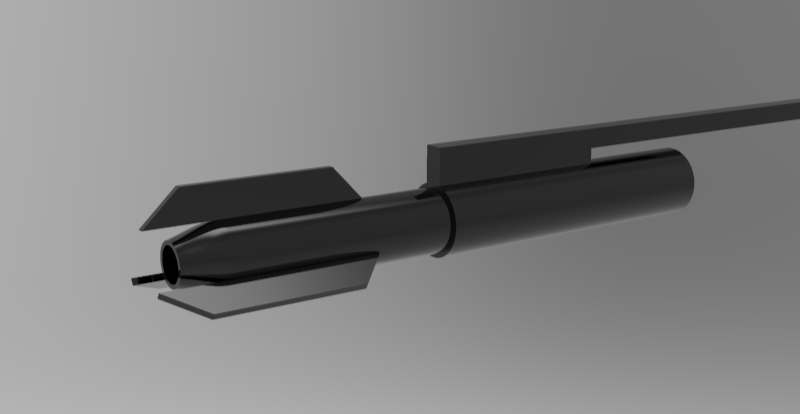

Это метод предварительного размыва грунта с помощью замывного устройства — шпули. Шпуля представляет собой металлическую трубу длиной 4–7 м (сопоставимой с длиной иглофильтра) с замывным устройством на конце — насадкой с направляющими ребрами, к которой подключается шланг. В шланг под давлением подается вода, которая размывает грунт перед шпулей, формируя каверну. После извлечения шпули в эту каверну погружается иглофильтр.

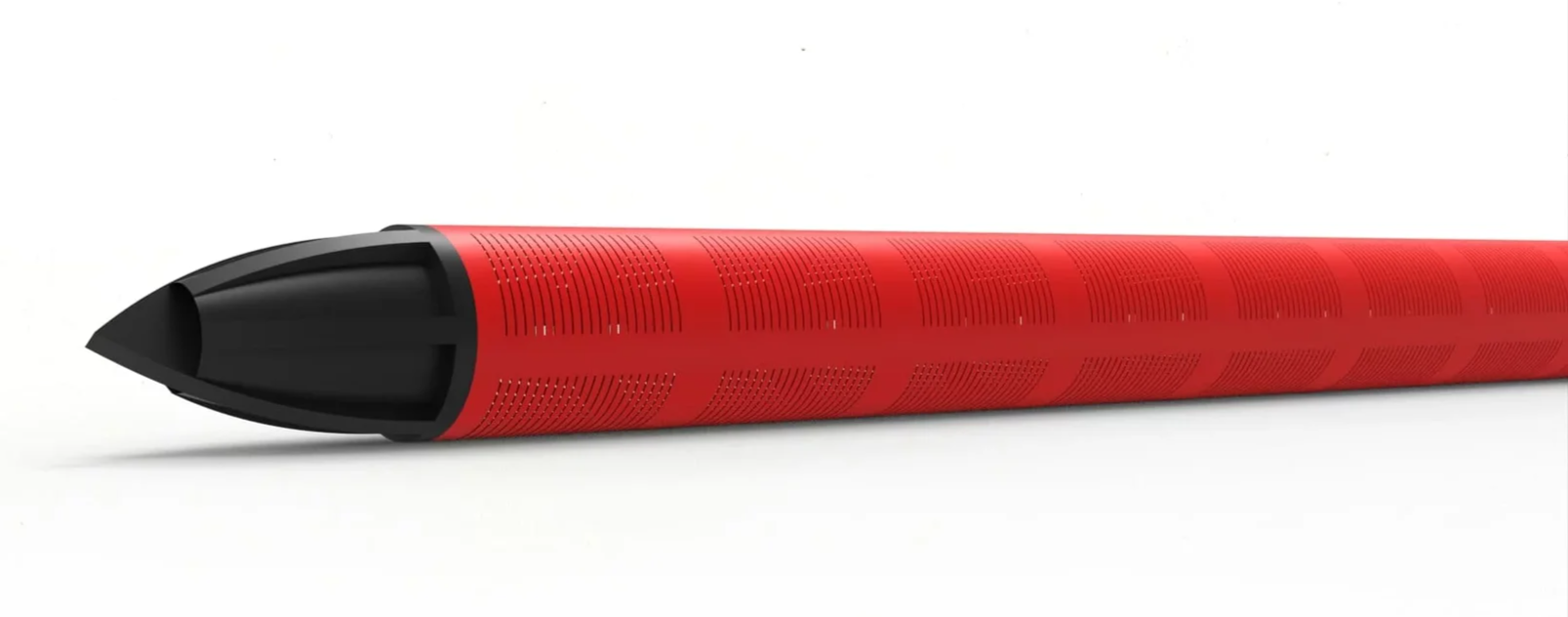

Такой способ возможен только в том случае, если сам иглофильтр имеет самозамывной наконечник — пластиковый или металлический колпачок с обратным клапаном.
Принцип замывки такого ИФ схож с работой шпули: иглофильтр подключается к шлангу, через который подается вода под давлением. Вода беспрепятственно выходит через обратный клапан в наконечнике, размывая грунт перед ИФ и создавая каверну, в которую он плавно погружается.
После того как ИФ установлен в проектное положение и подключен к всасывающему коллектору (обвязке), включают насос. Под действием вакуума (всасывания) обратный клапан закрывается, перекрывая прямое поступление воды. Теперь вода поступает только через фильтрующую сетку, и ИФ начинает работать в штатном режиме водопонижения, как обычный иглофильтр с глухим наконечником.
Этот метод подходит только для металлических ИФ. Иглофильтр погружается в грунт путем задавливания, забивки (ударными установками) или вибропогружения.
Помимо перечисленных, существуют и другие методы (например, пневматическое погружение), но они не получили широкого распространения в строительной практике, и мы рассматривать их не будем.
Как мы работаем и какой метод выбираем
Наша компания активно использует первые три метода монтажа иглофильтров как по отдельности, так и в комбинации. Четвертый тип используется нами скорее как вспомогательный.
Минимум ресурсов: С замывкой может справиться один сотрудник самостоятельно. Из оборудования и материалов требуется только мотопомпа, шланг, сам иглофильтр и достаточное количество воды (0.5–1 м³ на один ИФ).
Скорость: За смену двое рабочих замывают примерно 40–50 ИФ. При работе с бурильной установкой в тех же грунтовых условиях скорость будет аналогичной.
Шпулю мы используем в том случае, если грунты очень плотные и для размыва нужно прикладывать значительное давление или есть риск повредить пластиковый фильтр. Мы используем пластиковые иглофильтры (статья о материале иглофильтров), поэтому экскаватором их не «подтолкнешь», и в таких сложных условиях нас выручает металлическая шпуля.
Есть ситуации, когда самозамывной метод применить не получится: например, если грунты мёрзлые или содержат крупный мусор/камни. В таком случае иглофильтр или шпуля при замывке могут упереться в препятствие, и обойти его не получится. В этих условиях используется бурильная установка.
Но и здесь бывают случаи, когда без самозамывного иглофильтра (и даже не шпули) не обойтись. Представьте сильно обводнённые мелкие пески с крупными валунами: бурилка бурит лидерную скважину, но сразу после извлечения бура её затягивает песком, и обычный иглофильтр туда уже не опустить. Шпуля тоже не даст результата — она может просто застрять в этом песке. Можно использовать обсадную трубу, но это заметно усложняет производство работ.
В таких случаях самозамывной иглофильтр становится почти безальтернативным вариантом: в предварительно пробуренную скважину, которую затянуло грунтом, иглофильтр легко замывается, не встречая никаких преград в виде крупного мусора или камней на своём пути.
